Das ISOFED®-SMALL Programm besteht aus Stahlfederisolatoren und wird eingesetzt für die Schwingungs- und Körperschalldämmung von leichten haustechnischen Anlagen und Maschinen wie Wärmepumpen, Waschmaschinen, IT-Datenserver, Pumpen etc.
Das ISOFED®-SMALL Programm besteht aus Stahlfederisolatoren und wird eingesetzt für die Schwingungs- und Körperschalldämmung von leichten haustechnischen Anlagen und Maschinen wie Wärmepumpen, Waschmaschinen, IT-Datenserver, Pumpen etc.
Das ISOFED®-SMALL ist als Einzelfeder oder bis zum 9er- Federpaket erhältlich. Die System-Eigenfrequenz ist bis zu 3,5 Hz realisierbar und die Einbauhöhe der Federelemente bzw. der Federpakete beträgt 55 mm bis 77 mm (unbelastet)

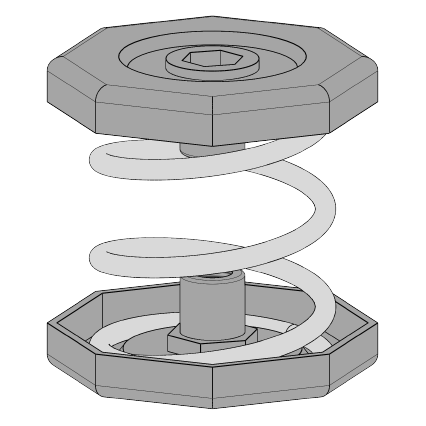

ISOFED®-SMALL
Stahldruckfeder aus Edelstahl, A2
| Federrate | 1,8 bis 37,7 N/mm |
| Eigenfrequenz | 3,5 Hz |
| Zulässige Auflast | bis max. 0,75 kN (75 daN) |
Downloads

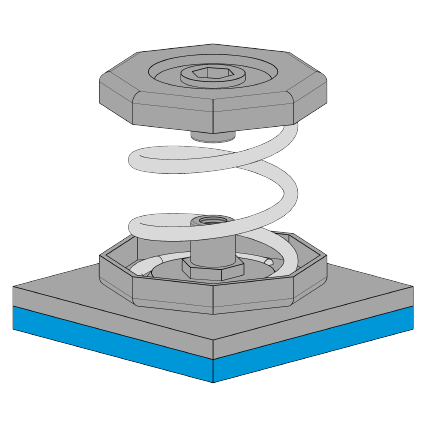

ISOFED®-SMALL-ONE
Stahldruckfeder mit untenliegender Kopfplatte
| Federrate | 1,8 bis 37,7 N/mm |
| Eigenfrequenz | 3,5 Hz |
| Zulässige Auflast | bis max. 0,88 kN (88 daN) |
Downloads

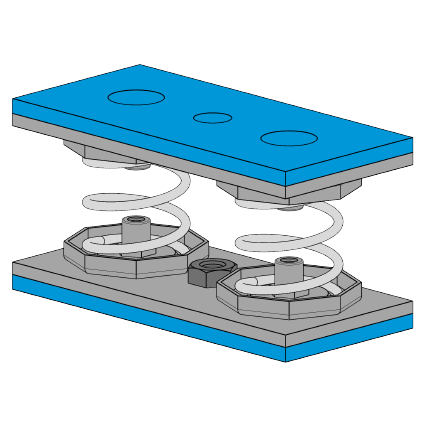

ISOFED®-SMALL-TWO
Federpaket mit zwei Federn und zwei Kopfplatten
| Federrate | 3,6 bis 75,3 N/mm |
| Eigenfrequenz | 3,5 Hz |
| Zulässige Auflast | bis max. 1,51 kN (151 daN) |
Downloads

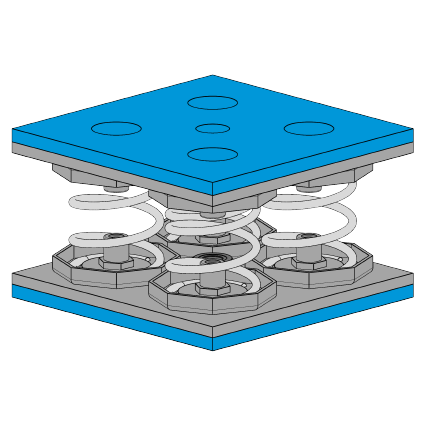

ISOFED®-SMALL-FOUR
Federpaket mit vier Federn und zwei Kopfplatten
| Federrate | 7,1 bis 150,7 N/mm |
| Eigenfrequenz | 3,5 Hz |
| Zulässige Auflast | bis max. 3,01 kN (301 daN) |
Downloads

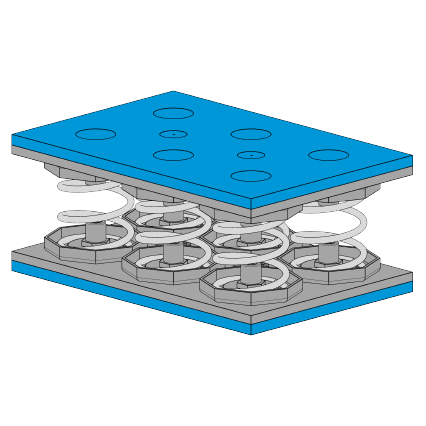

ISOFED®-SMALL-SIX
Federpaket mit sechs Federn und zwei Kopfplatten
| Federrate | 10,1 bis 226,0 N/mm |
| Eigenfrequenz | 3,5 Hz |
| Zulässige Auflast | bis max. 4,52 kN (452 daN) |
Downloads

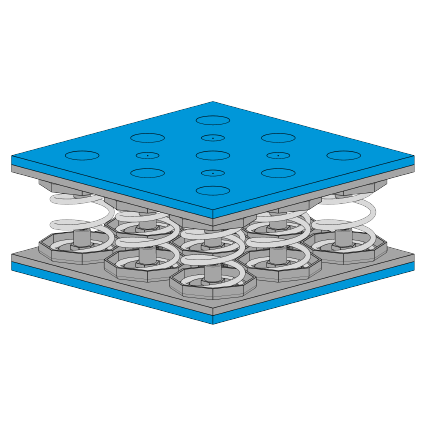

ISOFED®-SMALL-NINE
Federpaket mit neun Federn und zwei Kopfplatten
| Federrate | 16,0 bis 339,0 N/mm |
| Eigenfrequenz | 3,5 Hz |
| Zulässige Auflast | bis max. 6,78 kN (678 daN) |
