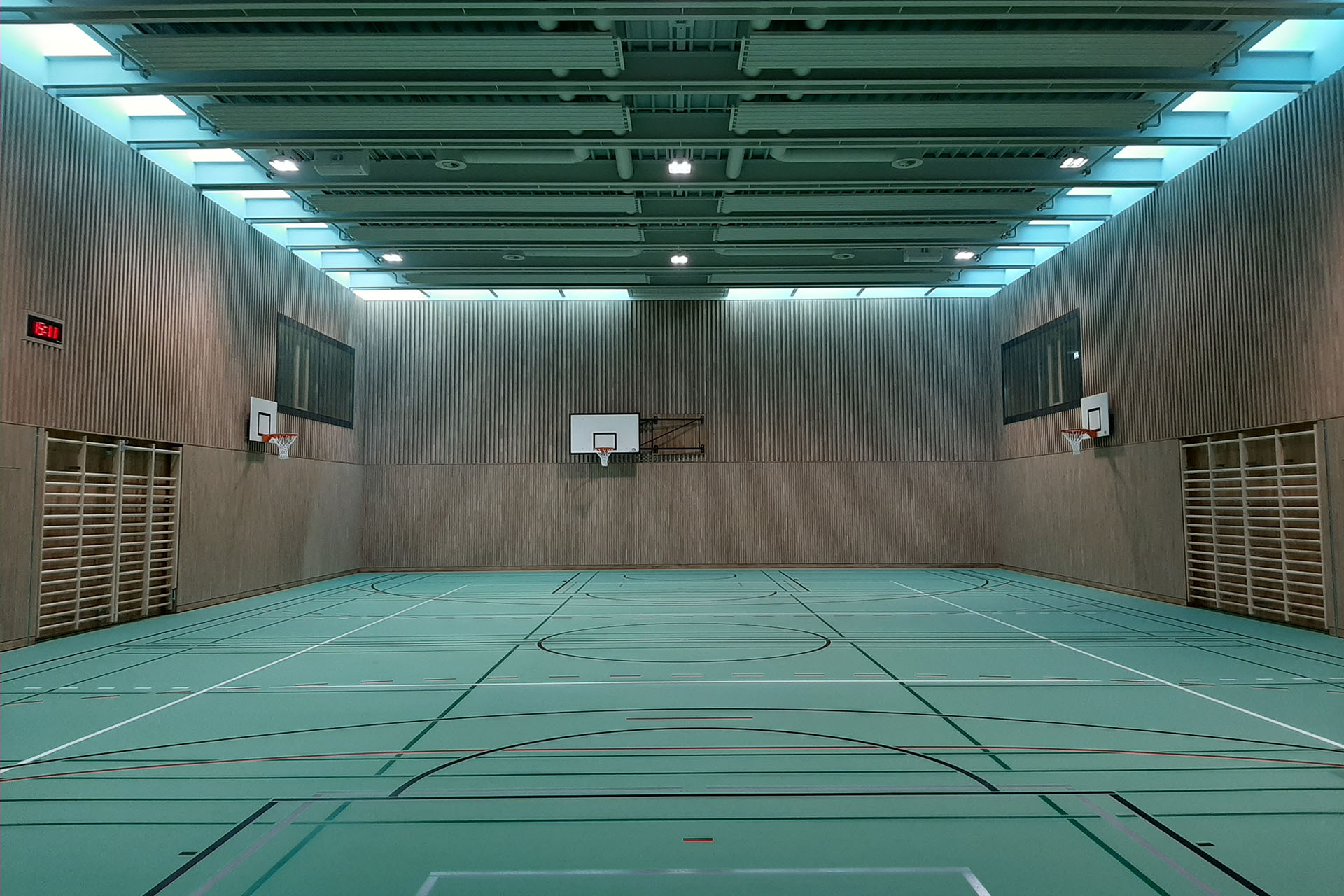

Découplage élastique d’un mur de salle de sport au VZO Schellerareal, Wetzikon
Découplage d’une paroi intérieure (paroi d’impact) dans une salle de sport afin de minimiser les bruits solidiens rayonnés générés par les chocs des balles qui rebondissent.
Situation initiale

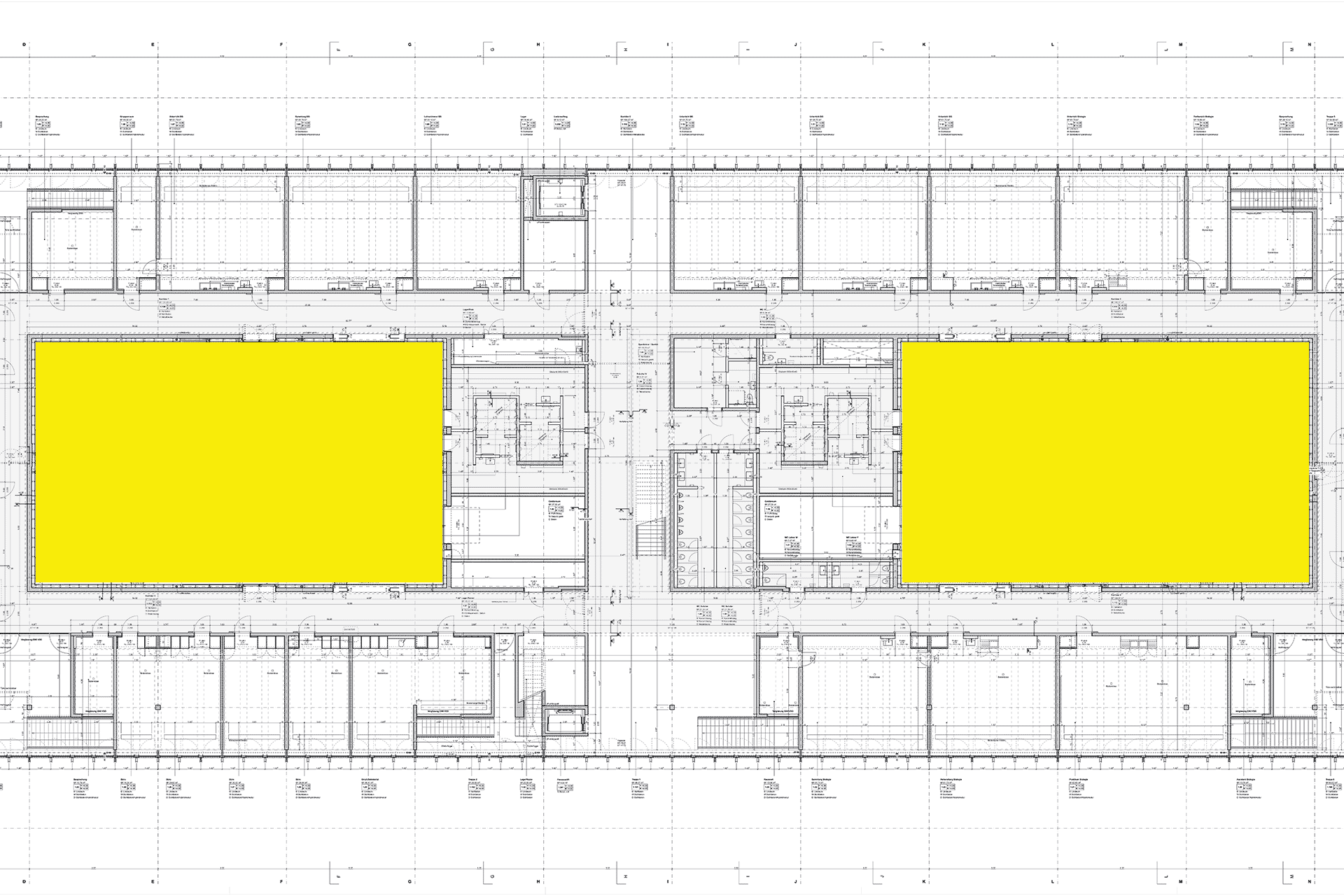

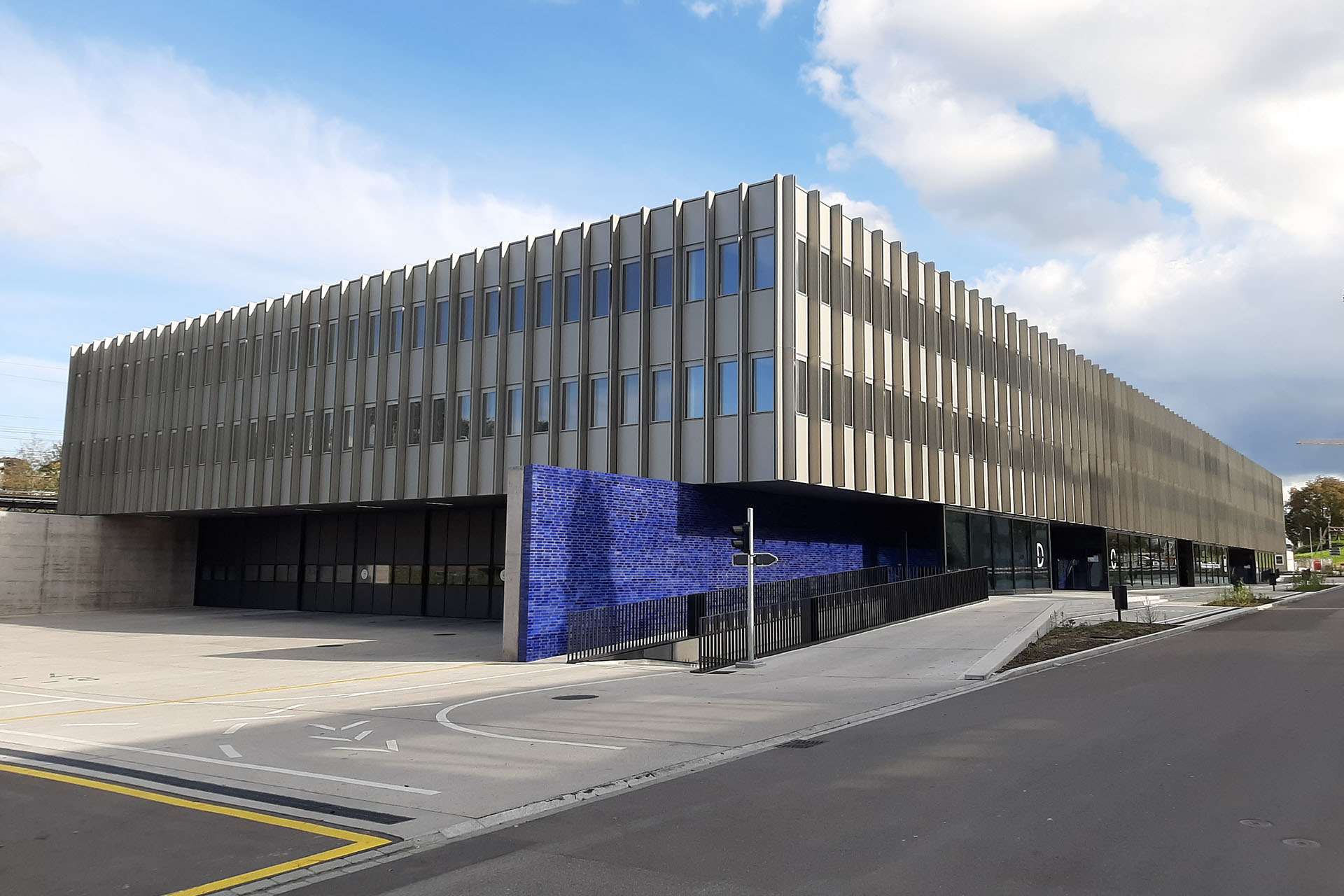

Dans le cadre du projet VZO Schellerareal à Wetzikon (ZH), un bâtiment scolaire avec deux salles de sport a été construit au-dessus d‘un dépôt de bus. Les salles de sport sont disposées au centre du bâtiment et sont entourées par les salles de classe. (voir le plan du bâtiment)
Description de la mission
En raison de la proximité des salles de classe, les sols et les murs des salles de sport doivent être découplés élastiquement afin que les bruits solidiens produits par activités de sport perturbent le moins possible les cours dans les salles de classe. De plus, les exigences accrues de la loi sur le travail concernant le niveau d‘exposition au bruit sont à respecter.
Solution

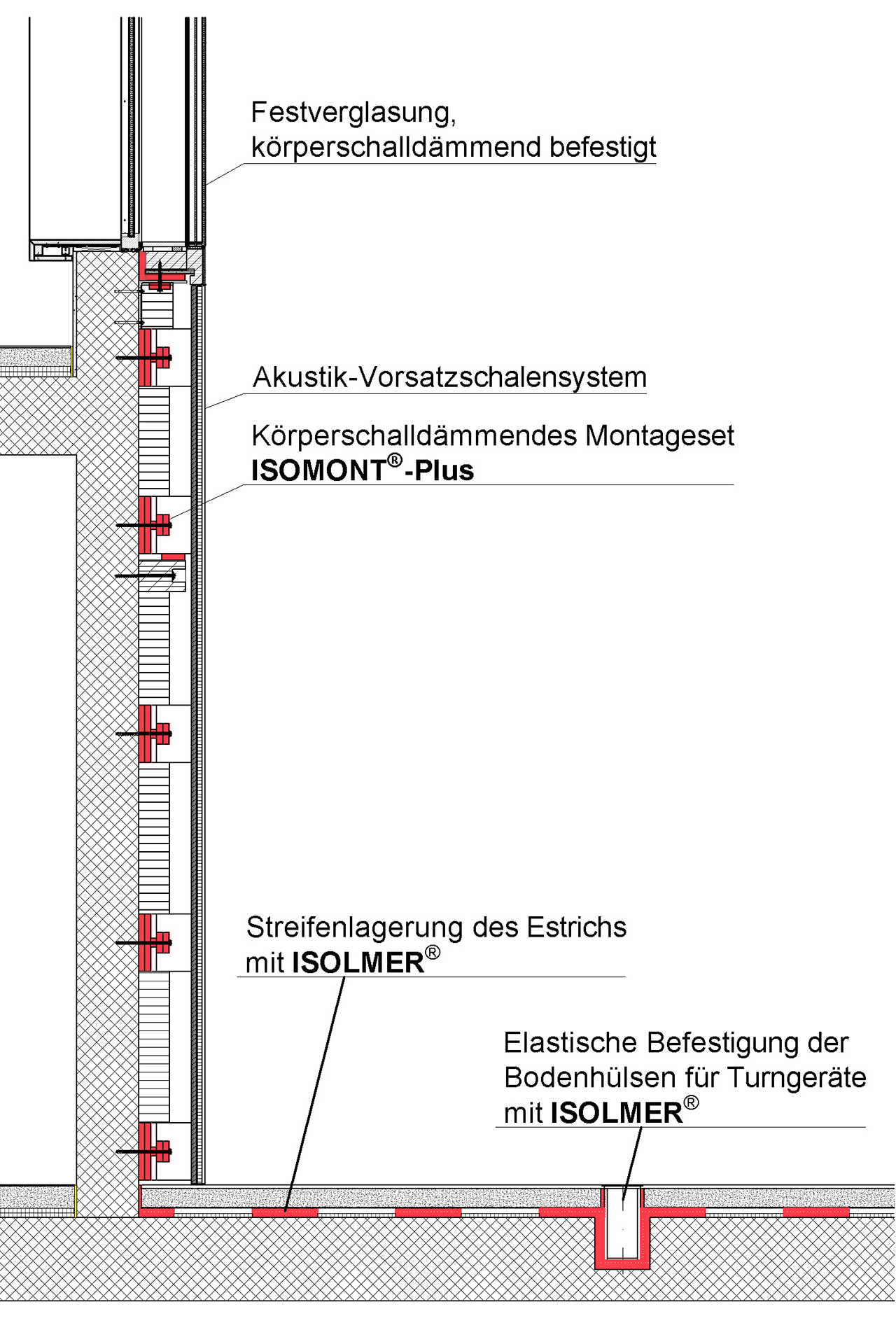

Les murs des salles de sport ont été découplés à l‘aide de contre-cloisons en bois en deux parties. Ils garantissent d‘une part le respect des exigences acoustiques dans la salle et réduisent d‘autre part le bruit secondaire (bruit solidien rayonné) vers les salles de classe adjacentes, généré par les énergies des impacts des balles . Pour répondre à ces exigences élevées, HBT-ISOL a conçu, installé et testé différents systèmes de découplage sur un mur témoin, en étroite collaboration avec les planificateurs responsables et la direction des travaux. Pour un découplage réussi, a été choisi ISOMONT®-PLUS avec une couche intermédiaire ISOLMER®. Le système se caractérise par une excellente performance d‘isolation acoustique, même en cas d‘impacts importants. (impact de balles, chocs de personnes, etc.)
De plus, le sol de la salle de sport a été découplé, sous la chape, à l‘aide d‘un appui en bandes ISOLMER®. Les agrès de sports sont tenus dans le sol par des douilles spéciales, isolant des bruits solidiens.
Mesures acoustiques des contre-cloisons en cas d'impact

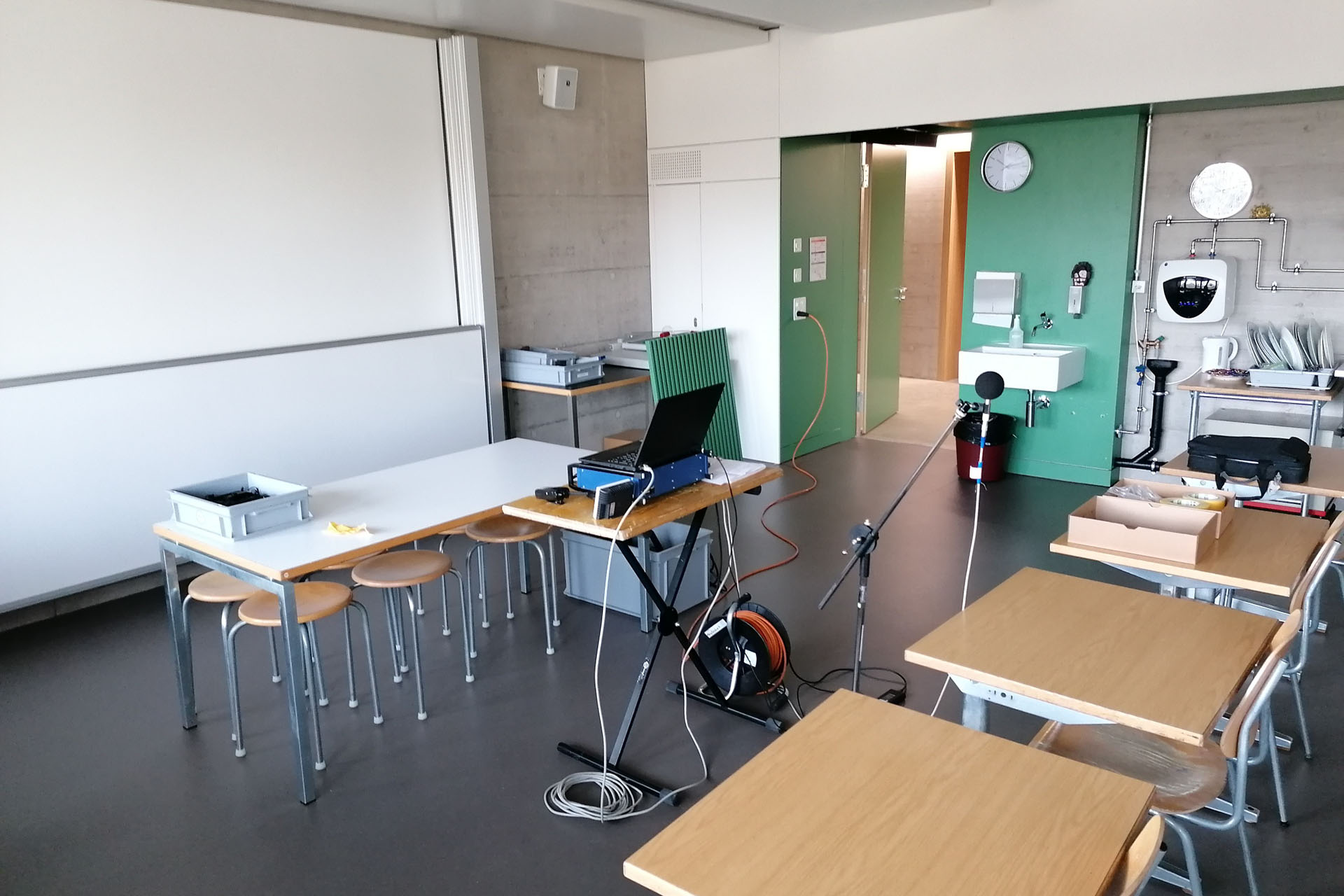

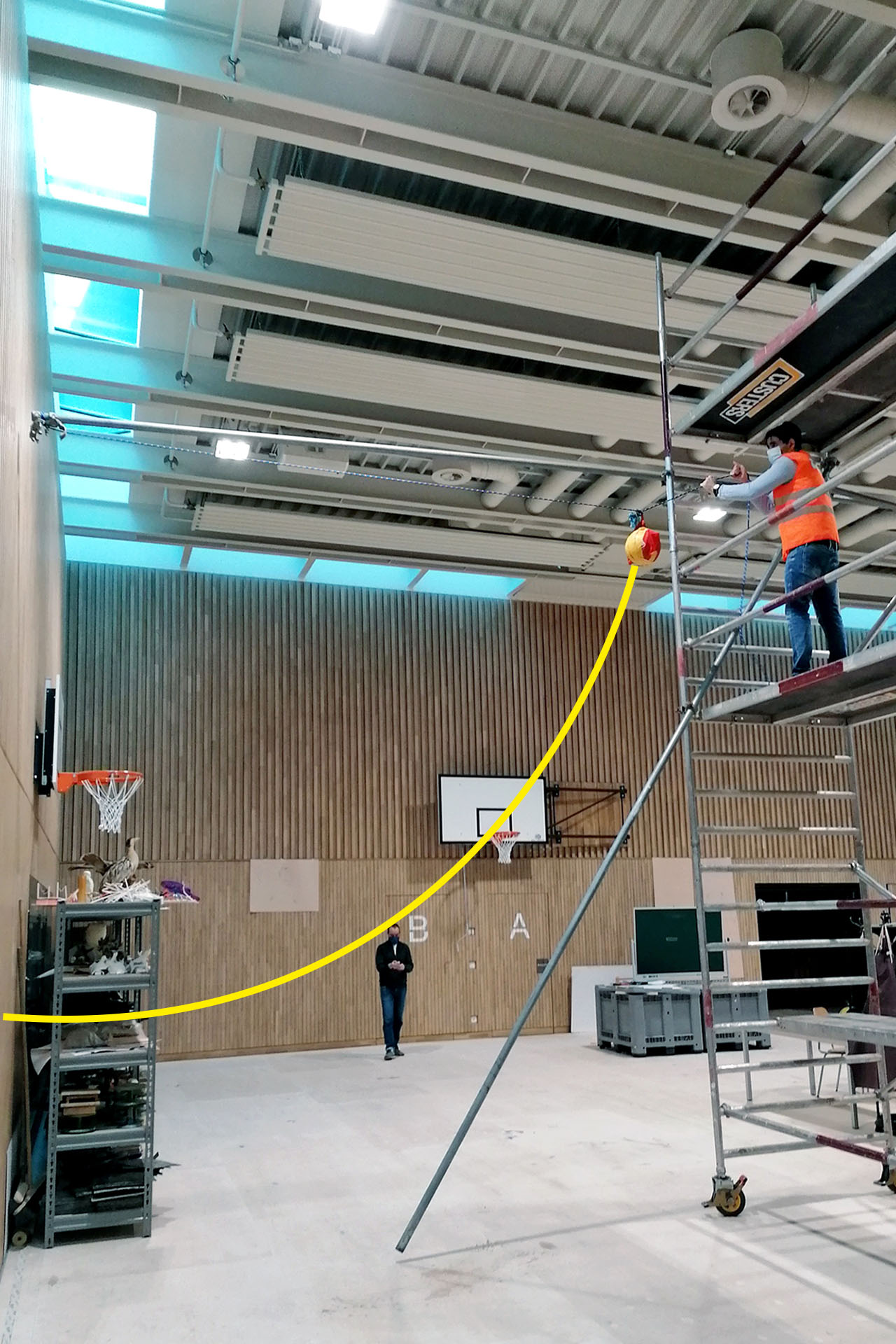

Les tests ont été réalisés au moyen d‘impacts pendulaires, en haut et en bas de la contre-cloison. A l‘impact, le niveau sonore a été mesuré dans une salle de classe adjacente.

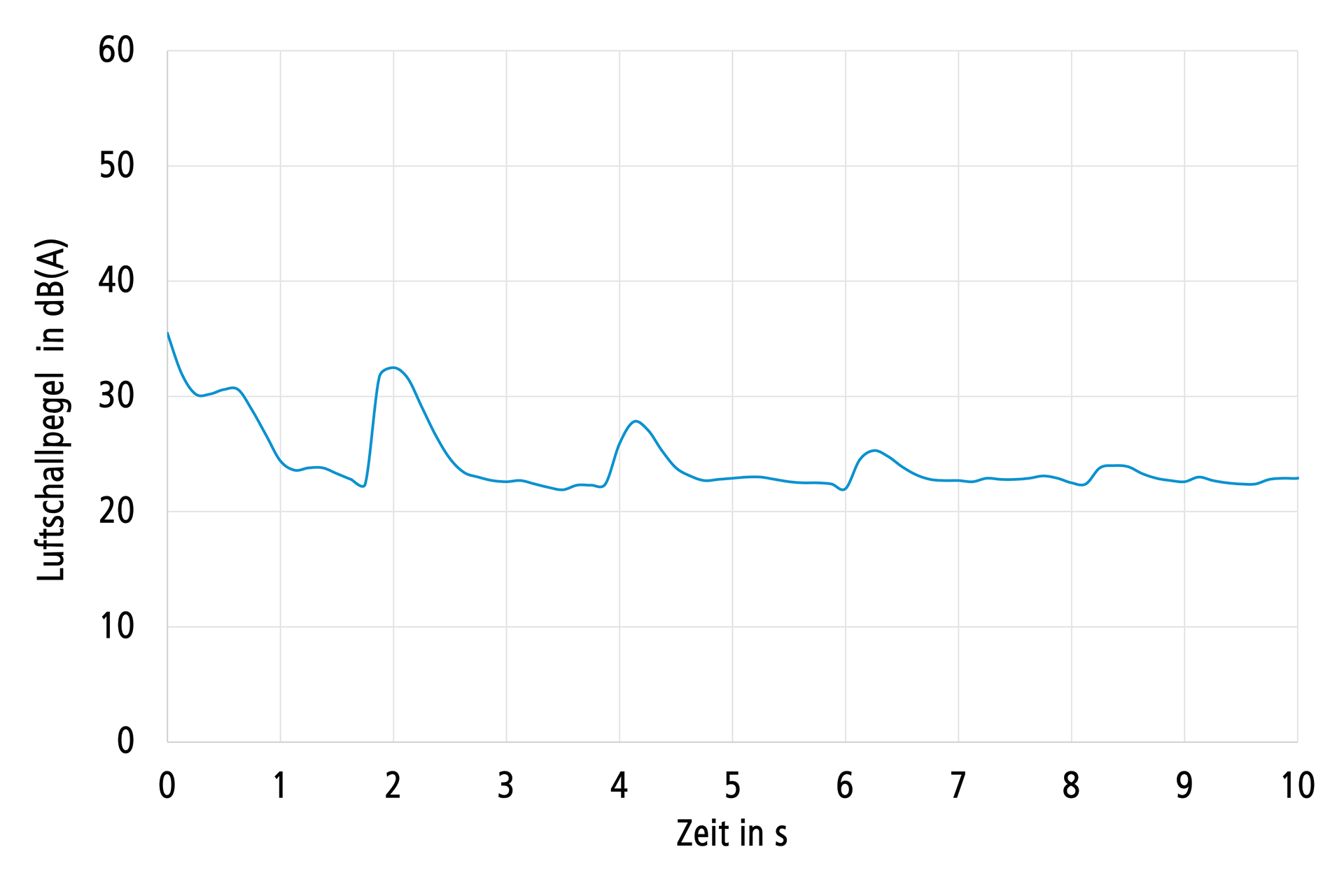

Les mesures dues aux impacts dans la partie inférieure de la contre-cloison ont permis de mettre en évidence des niveaux sonores compris entre 32 et 36 dB(A).

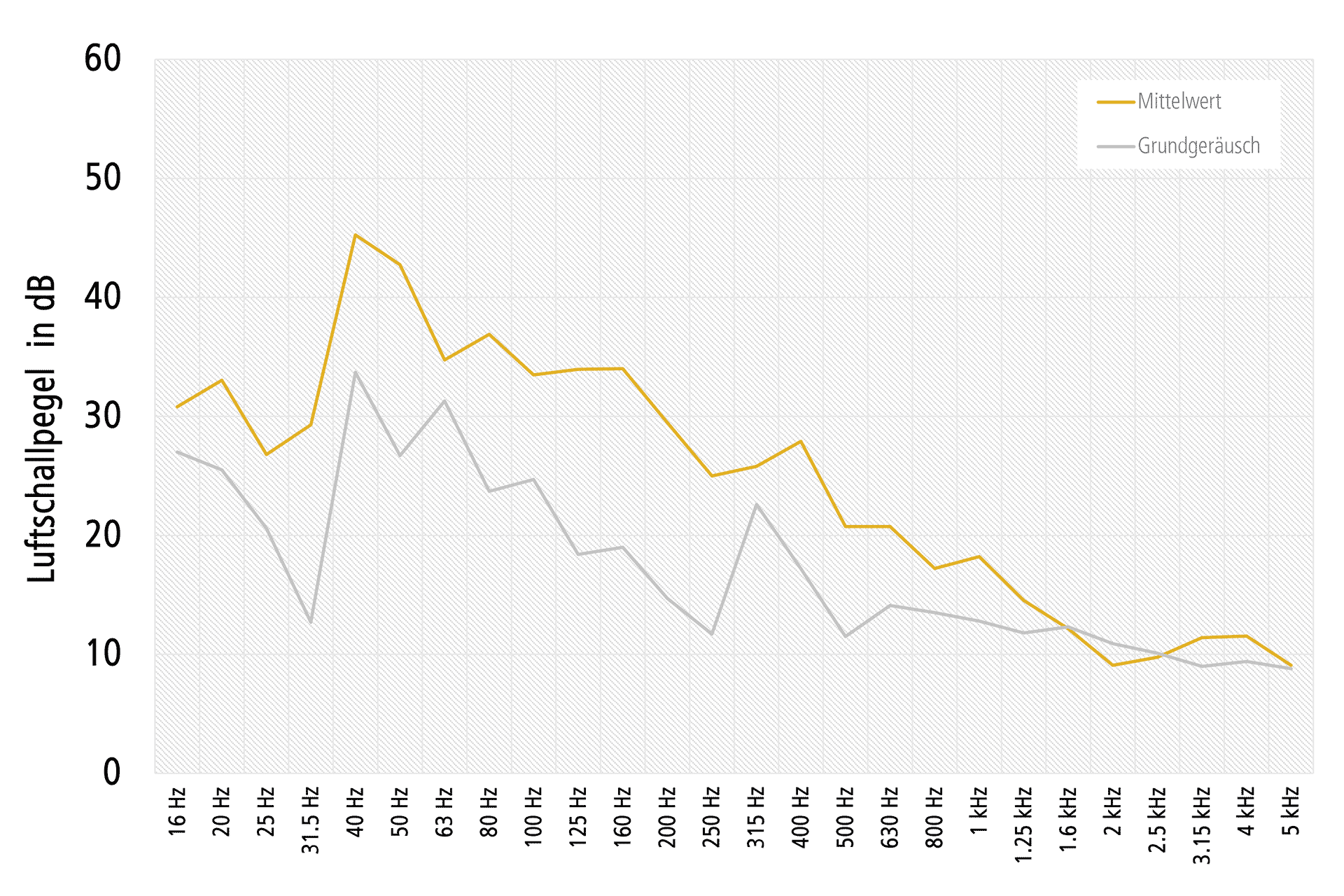

Avec l‘augmentation de la fréquence, les appuis en ISOLMER® réduisent le niveau du bruit aérien induit jusqu‘à un niveau proche du niveau de bruit de fond. Le graphique montre la valeur moyenne du niveau de bruit aérien non pondéré par rapport au niveau du bruit de fond.
Conclusion
L‘habillage des parois intérieures de salles de sport avec des contre-cloisons en bois sur appuis ISOMONT® PLUS et ISOLMER® permet de respecter intégralement les exigences en matière de bruit et les exigences accrues de la loi sur le travail pour le niveau d‘exposition au bruit de 40 dB(A) au maximum.
Lors d‘une première mesure à l‘état de gros œuvre, le découplage au moyen d‘ISOMONT® PLUS avec des intercalaires ISOLMER® de 50 mm a permis une réduction allant jusqu‘à 23 dB(A), par rapport aux parois sans contrecloisons.
En comparaison avec les mesures effectuées à l’état de gros oeuvre, une réduction supplémentaire des valeurs de niveau sonores a été constatée après l‘achèvement des travaux. Celle-ci est d‘environ +2 dB(A) dans la partie supérieure et de +3 dB(A) dans la partie inférieure des contre-cloisons. Au total, une réduction allant jusqu‘à 25 dB(A) a été obtenue.
Dans le domaine des fréquences audibles, les intercalaires ISOLMER® réduisent le niveau de bruit aérien quand les fréquences augmentent jusqu‘à un niveau proche du niveau de bruit de fond.
Résultat
Les mesures montrent que le système d’appui ISOMONT®-PLUS choisi permet de réduire considérablement le bruit secondaire et que le respect des exigences accrues selon l‘article 22 de la loi sur le travail pour le niveau d‘exposition au bruit de 40 dB (A) maximum peut être dépassé.

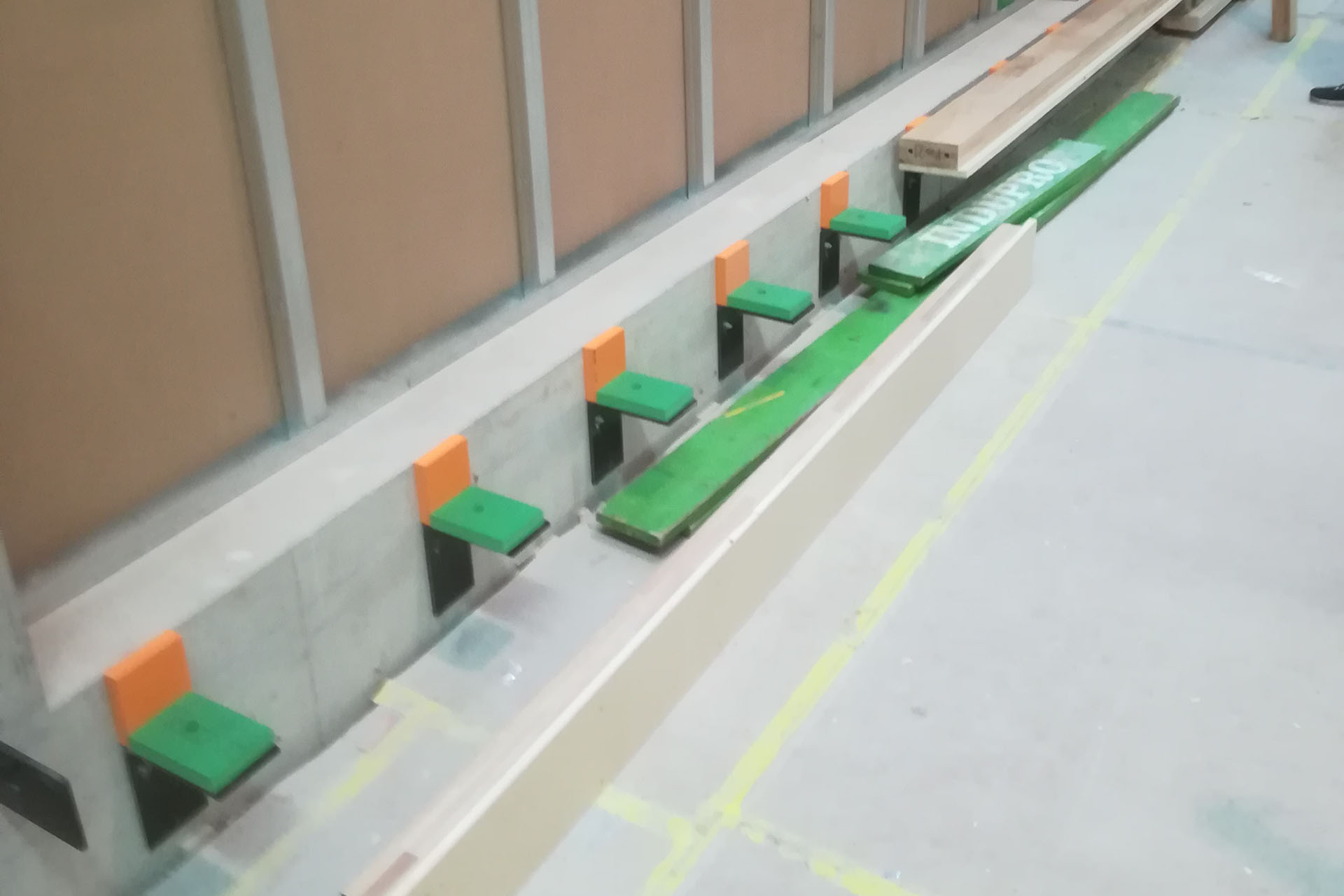

En combinaison avec un conseil de montage et un suivi du chantier, HBT-ISOLa assuré le montage corect des contre-cloisons étaient correctement montées et qu‘aucun pont phonique n‘existe au niveau des vitrages fixes, des portes, des niches pour les espaliers, des portes à battants, des armoires, etc. En été 2020, l‘école est entrée en service normalement. Les réactions des enseignants et des élèves sont toutes positives.
Services de HBT-ISOL
Grâce aux collaborateurs expérimentés d‘HBT-ISOL, il a été possible d‘assurer à toutes les étapes du projet – de la conception et de l‘échantillonnage à la livraison des matériaux, en passant par les mesures, la planification et les conseils d‘installation sur place – que la solution planifiée fournirait les performances requises.
L‘important dans ce genre de projet est de planifier les différentes étapes de travail de manière minutieuse et de respecter la chronologie des opérations, car c‘est la seule façon de garantir un achèvement dans les délais impartis. Pour cet objet, le déroulement a été le suivant:
- saisie des caractéristiques et des systèmes pertinents du bâtiment
- conseil technique et proposition de solutions spéciales spécifiques au projet
- installation du matériel d‘essai
- Messures des différents systèmes d‘appuis en collaboration avec l‘acousticien, l‘architecte et la direction des travaux
- conception et calcul des appuis
- direction du projet, y compris assurance qualité et éventuelles recommandations pour d‘autres mesures (assurance qualité)
- production et livraison des sets de montage préassemblés ISOMONT®-PLUS
- livraison selon les étapes souhaitées
- conseils de montage avec garantie du système, afin que les appuis acoustique soient installés de manière irréprochable
