Les appuis de glissement en feuilles et linéaires DILA sont idéaux pour permettre des déplacements importants de composants, avec faible hauteur de pose et d’excellents facteurs de frottement. Les appuis en feuilles et linéaires DILA sont disponibles sous forme d’appuis renforcés ou non renforcés. Ils se composent d’un noyau de support en élastomère revêtu de PTFE et de plaques glissantes en acier inoxydable ou en PTFE.
Les dimensions peuvent être choisies librement, de manière à obtenir des appuis de haute qualité pour plafonds, colonnes, consoles et plafonds précontraints. Utilisation dans la construction en acier, en béton, en maçonnerie et en bois.

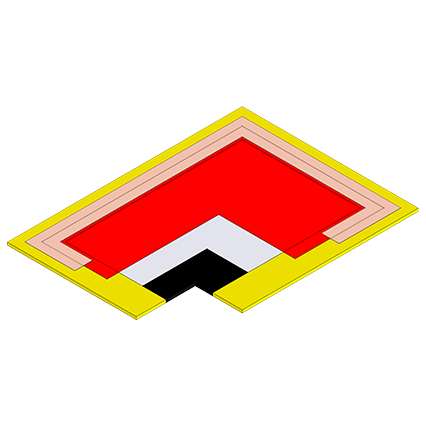

DILA appui en feuilles 3
| Pression à la surface du noyau (valeur de service) | 1.5 – 3.0 N/mm2 |
| Pression à la surface du noyau (valeur de dimensionnement) | 2.1 – 4.2 N/mm2 |
Downloads
DILA appui en feuilles 5
| Pression à la surface du noyau (valeur de service) | 3.0 – 5.0 N/mm2 |
| Pression à la surface du noyau (valeur de dimensionnement) | 4.2 – 7.0 N/mm2 |
Downloads

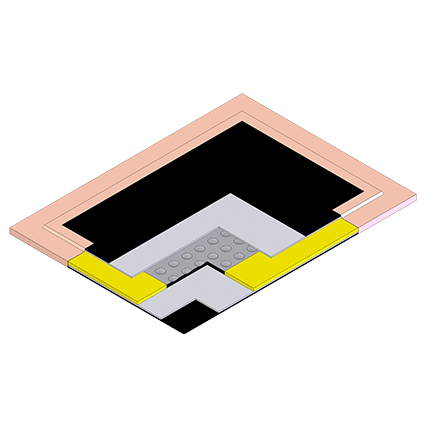

DILA appui en feuilles 10
| Pression à la surface du noyau (valeur de service) | 5.0 – 10.0 N/mm2 |
| Pression à la surface du noyau (valeur de dimensionnement) | 7.0 – 14.0 N/mm2 |
Downloads

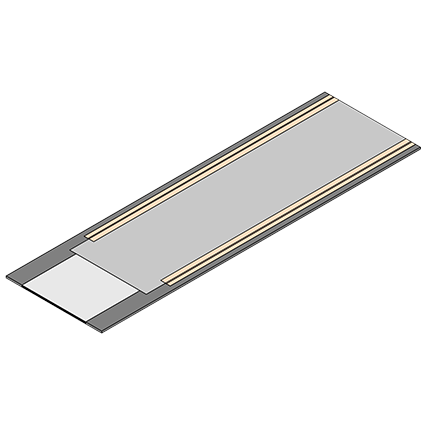

DILA appui linéaire 3
| Pression à la surface du noyau (valeur de service) | 1.5 – 3.0 N/mm2 |
| Pression à la surface du noyau (valeur de dimensionnement) | 2.1 – 4.2 N/mm2 |
Downloads
DILA appui linéaire 5
| Pression à la surface du noyau (valeur de service) | 3.0 – 5.0 N/mm2 |
| Pression à la surface du noyau (valeur de dimensionnement) | 4.2 – 7.0 N/mm2 |
Downloads
DILA appui linéaire 10
| Pression à la surface du noyau (valeur de service) | 5.0 – 10.0 N/mm2 |
| Pression à la surface du noyau (valeur de dimensionnement) | 7.0 – 14.0 N/mm2 |
