ISODISC

La rondelle isolante contre les bruits solidiens ISODISC est plus simple et économique que ISOROND^®. Elle permet de réduire la transmission des bruits solidiens et d’obtenir un assemblage sûr et durablement élastique dans le sens longitudinal du vissage.

Page d'accueil » Produits » ISODISC

Spécifications

Mesure de réduction du bruit ∆L*_i,R par rapport à un assemblage rigide : de 7 à 12 dB
Adapté aux vis M08 – M24
Composé de rondelles EPDM ou PUR avec rondelle en acier en option

Autres caractéristiques

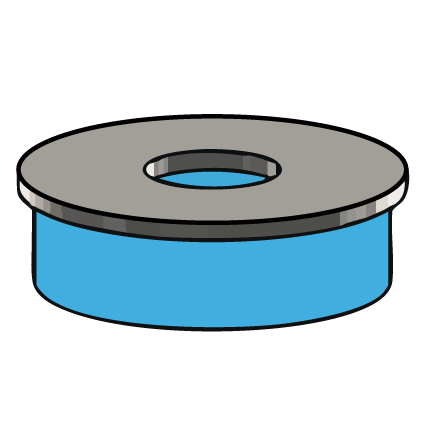

ISODISC est disponible dans la variante classique avec une rondelle isolante en EPDM collée sur une rondelle en acier. Sur demande, cette rondelle peut être livrée en acier inoxydable.
De plus, ISOPURO est aussi disponible en matériau isolant ISODLYN^{^®} et peut être livré sans rondelle en acier pour une utilisation dans la construction en bois.

Produktvarianten

ISODISC-08

Rondelle en acier avec couche isolante en EPDM

Convient aux vis	M8
Dimension A	24 mm
Dimension B	8.4 mm
Dimension H	7.2 mm

Downloads

Documentation technique

ISODISC-10

Rondelle en acier avec couche isolante en EPDM

Convient aux vis	M10
Dimension A	30 mm
Dimension B	10.5 mm
Dimension H	8.5 mm

Downloads

Documentation technique

ISODISC-12

Rondelle en acier avec couche isolante en EPDM

Convient aux vis	M12
Dimension A	37 mm
Dimension B	13 mm
Dimension H	9 mm

Downloads

Documentation technique

ISODISC-16

Rondelle en acier avec couche isolante en EPDM

Convient aux vis	M16
Dimension A	50 mm
Dimension B	17 mm
Dimension H	9 mm

Downloads

Documentation technique

ISODISC-20

Rondelle en acier avec couche isolante en EPDM

Convient aux vis	M20
Dimension A	60 mm
Dimension B	22 mm
Dimension H	10 mm

Downloads

Documentation technique

ISODISC-24

Rondelle en acier avec couche isolante en EPDM

Convient aux vis	M24
Dimension A	72 mm
Dimension B	26 mm
Dimension H	11 mm

Downloads

Documentation technique
