La gamme ISOFED®-BIG est utilisée pour l’isolation des vibrations et des bruits solidiens des machines, installations et appareils tels que monoblocs, machines à froid, refroidisseurs, pompes à chaleur, génératrices, serveurs informatiques, pompes etc.
Le système ISOFED®-BIG est disponible comme ressort individuel ou en bloc jusqu’à 9 ressorts. La fréquence propre du système atteint jusqu’à 3.2 Hz et la hauteur de montage des ressorts ou des blocs ressorts est de 94 mm à 116 mm (sans charge).

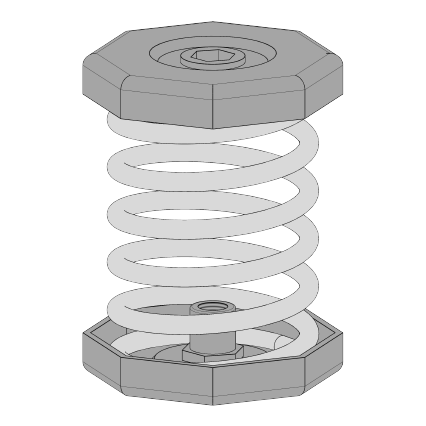

ISOFED®-BIG
Ressort de compression en acier inoxydable A2
| Taux de compression | 7.9 à 140.8 N/mm |
| Fréquence propre | 3.2 Hz |
| Charge admissible | jusqu’à max. 3.52 kN (352 daN) |

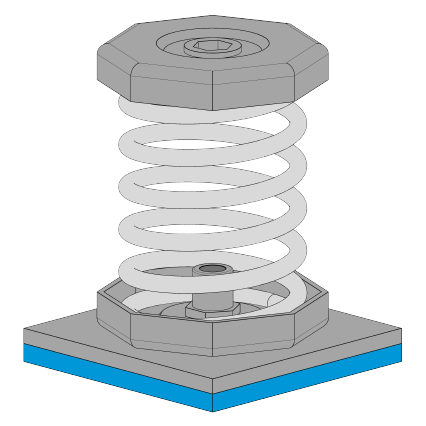

ISOFED®-BIG-ONE
Ressort de compression sur plaque de tête
| Taux de compression | 7.9 à 140.8 N/mm |
| Fréquence propre | 3.2 Hz |
| Charge admissible | jusqu’à max. 3.52 kN (352 daN) |

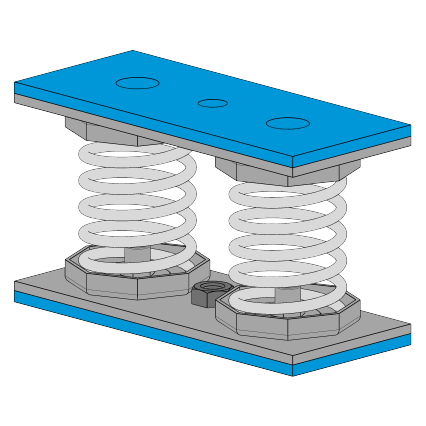

ISOFED®-BIG-TWO
Bloc de deux ressorts avec deux plaques de têtes
| Taux de compression | 15.8 à 281.6 N/mm |
| Fréquence propre | 3.2 Hz |
| Charge admissible | jusqu’à max. 7.32 kN (732 daN) |

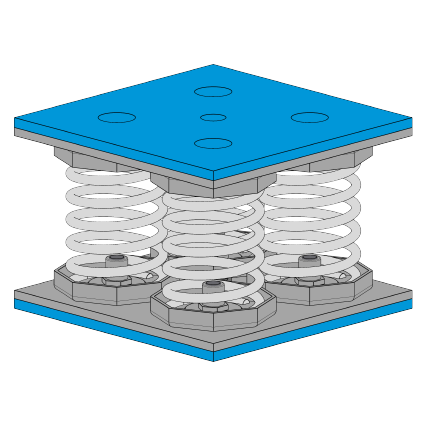

ISOFED®-BIG-FOUR
Bloc de quatre ressorts avec deux plaques de têtes
| Taux de compression | 31.6 à 563.2 N/mm |
| Fréquence propre | 3.2 Hz |
| Charge admissible | jusqu’à max. 14.64 kN (1464 daN) |

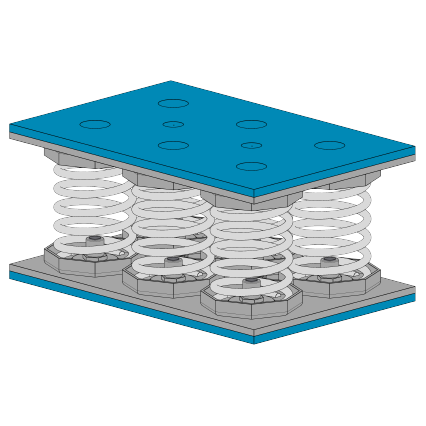

ISOFED®-BIG-SIX
Bloc de six ressorts avec deux plaques de têtes
| Taux de compression | 47.3 à 844.8 N/mm |
| Fréquence propre | 3.2 Hz |
| Charge admissible | jusqu’à max. 21.96 kN (2196 daN) |

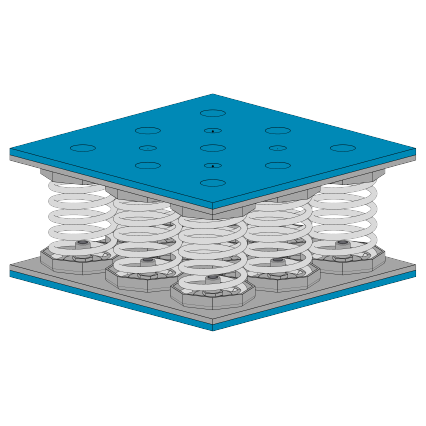

ISOFED®-BIG-NINE
Bloc de neuf ressorts avec deux plaques de têtes
| Taux de compression | 71.0 à 1267.2 N/mm |
| Fréquence propre | 3.2 Hz |
| Charge admissible | jusqu’à max. 31.68 kN (3168 daN) |
