Mit dem Deformations- und Schalldämmlager ISODEFO® erzielen wir eine maximale Rissminderung bei grossen Bewegungen bis +/- 5.0 mm bei gleichzeitiger Körperschalldämmung (Typ R+S)
Mit dem Deformations- und Schalldämmlager ISODEFO® erzielen wir eine maximale Rissminderung bei grossen Bewegungen bis +/- 5.0 mm bei gleichzeitiger Körperschalldämmung (Typ R+S)
Deckenlager ISODEFO® werden heute im modernen Bauwesen zur Erfüllung ganz unterschiedlicher Funktionen eingesetzt:

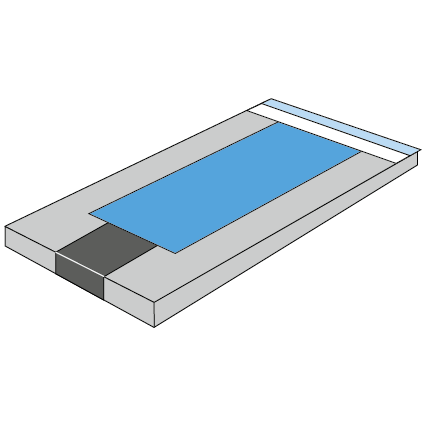

ISODEFO® 10-R+S
Deformations- und Schallschutzlager mit Lastzentrierung
| Zulässige Verschiebung | +/- 5.0 mm durch Deformation |
| Gebrauchsgrenze FRk | 150 bis 180 kN/m |
| Körperschalldämmung | von 4 bis 5 dB |
| Lagerdicke | 10.0 mm |
| Tragkern | Gummigranulat polyurethangebunden |
ISODEFO® 10-R-1050
Deformationslager mit Lastzentrierung
| Zulässige Verschiebung | +/- 5.0 mm durch Deformation |
| Gebrauchsgrenze FRk | bis 150 kN/m |
| Lagerdicke | 10.0 mm |
| Tragkern | Werkstoff SBR / Vollgummikern |
ISODEFO® 10-R-1075
Deformationslager mit Lastzentrierung
| Zulässige Verschiebung | +/- 5.0 mm durch Deformation |
| Gebrauchsgrenze FRk | bis 300 kN/m |
| Lagerdicke | 10.0 mm |
| Tragkern | Werkstoff SBR / Vollgummikern |
ISODEFO® 10-R-10100
Deformationslager mit Lastzentrierung
| Zulässige Verschiebung | +/- 5.0 mm durch Deformation |
| Gebrauchsgrenze FRk | bis 475 kN/m |
| Lagerdicke | 10.0 mm |
| Tragkern | Werkstoff SBR / Vollgummikern |

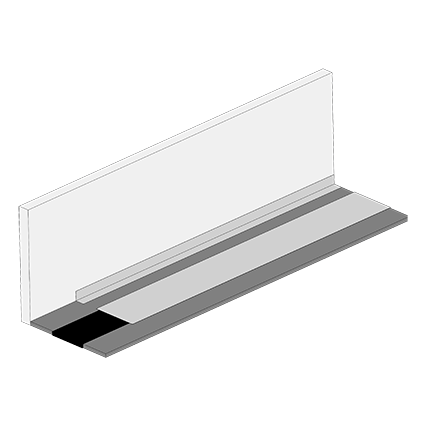

ISODEFO® 10-R-1050 Spezial
Deformationslager mit Lastzentrierung für Anwendung im Tunnelbereich
| Zulässige Auflagerverdrehung | 28 ‰ |
| Zulässige Verschiebung | +/- 5.0 mm durch Deformation |
| Gebrauchsgrenze FRk | bis 150 kN/m |
| Lagerdicke | 10.0 mm |
| Tragkern | Elastomerplatte/SBR, 65° ShA |
| Knautschzone | Vorkonfektioniert mit Deckenlager, ISOPE 30 (Dicke 30mm) geschlossenzellig |

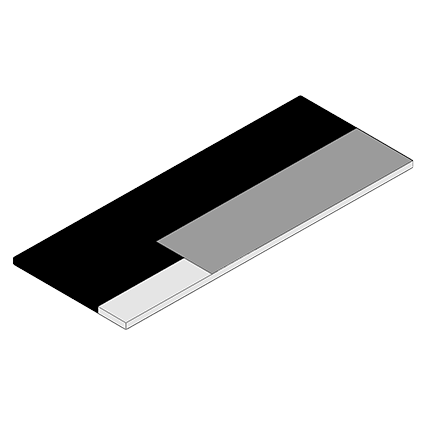

ISODEFO® 10-E-175
Deformations- und Schallschutzlager für thermisch dämmendes Einsteinmauerwerk
| Zulässige Verschiebung | +/- 4.0 mm durch Deformation |
| Gebrauchsgrenze FRk | bis 450 kN/m |
| Körperschalldämmung | von 4 bis 8 dB |
| Lagerdicke | 10.0 mm |
| Tragkern | Gummigranulat polyurethangebunden |
ISODEFO® 10-E-200
Deformations- und Schallschutzlager für thermisch dämmendes Einsteinmauerwerk
| Zulässige Verschiebung | +/- 4.0 mm durch Deformation |
| Gebrauchsgrenze FRk | bis 450 kN/m |
| Körperschalldämmung | von 4 bis 8 dB |
| Lagerdicke | 10.0 mm |
| Tragkern | Gummigranulat polyurethangebunden |
ISODEFO® 10-E-240
Deformations- und Schallschutzlager für thermisch dämmendes Einsteinmauerwerk
| Zulässige Verschiebung | +/- 4.0 mm durch Deformation |
| Gebrauchsgrenze FRk | bis 570 kN/m |
| Körperschalldämmung | von 4 bis 8 dB |
| Lagerdicke | 10.0 mm |
| Tragkern | Gummigranulat polyurethangebunden |
