ISOMODUL® ist das modulare Podestlager für Betontreppen, wenn Schallschutz und Korrosionsschutz wirtschaftlich auf das jeweilige Projekt abgestimmt werden sollen. Das System bietet vielseitige Kombinationsmöglichkeiten und lässt sich je nach Anforderung passend konfigurieren – vom Standardfall im Innenbereich bis zur beständigen Ausführung für den Aussenbereich. Dadurch wird Überdimensionierung vermieden und eine technisch sinnvolle, wirtschaftliche Lösung ermöglicht.
Mit seinem rechteckigen Dorn sorgt ISOMODUL® für eine bewährte Lagerung und eignet sich für Ort-Beton wie auch Beton-Elemente. Je nach Ausführung sind Fugenöffnungen bis 160 mm und Tragwiderstände bis 82 kN möglich. ISOMODUL® eignet sich besonders für Projekte, bei denen Flexibilität, Wirtschaftlichkeit und anwendungsgerechter Korrosionsschutz im Mittelpunkt stehen.

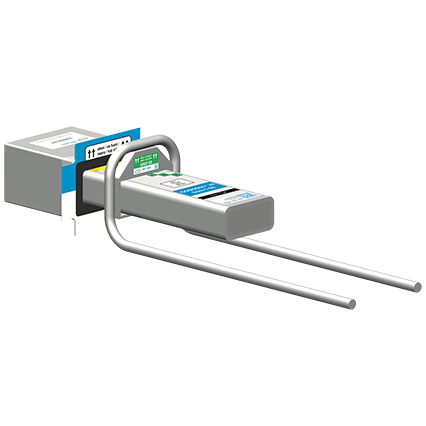

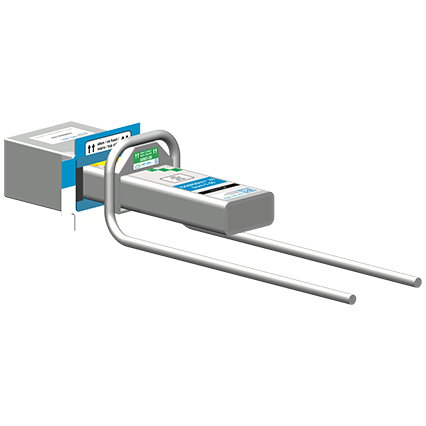

ISOMODUL® 28-OB
Podestlager-System für Ort-Beton
| Bewertete Trittschalldifferenz ΔL*n,w | 28 dB |
| Tragwiderstand VRd (bei e = 20 mm) | 57 kN |
| Fugenöffnung e | 10 – 160 mm |
| Bauweise | Ort-Beton |
| Oberflächen der Dorne | Feuerverzinkt, Edelstahl oder Edelstahl mit Epoxidharzbeschichtung |
ISOMODUL® 28-BE
Podestlager-System für Beton-Elemente
| Bewertete Trittschalldifferenz ΔL*n,w | 28 dB |
| Tragwiderstand VRd (bei e = 20 mm) | 57 kN |
| Fugenöffnung e | 10 – 160 mm |
| Bauweise | Beton-Elemente |
| Oberflächen der Dorne | Feuerverzinkt, Edelstahl oder Edelstahl mit Epoxidharzbeschichtung |
ISOMODUL® 32-OB
Podestlager-System für Ort-Beton
| Bewertete Trittschalldifferenz ΔL*n,w | 32 dB |
| Tragwiderstand VRd (bei e = 20 mm) | 57 – 82 kN |
| Fugenöffnung e | 10 – 160 mm |
| Bauweise | Ort-Beton |
| Oberflächen der Dorne | Feuerverzinkt, Edelstahl oder Edelstahl mit Epoxidharzbeschichtung |
ISOMODUL® 32-BE
Podestlager-System für Beton-Elemente
| Bewertete Trittschalldifferenz ΔL*n,w | 32 dB |
| Tragwiderstand VRd (bei e = 20 mm) | 57 – 82 kN |
| Fugenöffnung e | 10 – 160 mm |
| Bauweise | Beton-Elemente |
| Oberflächen der Dorne | Feuerverzinkt, Edelstahl oder Edelstahl mit Epoxidharzbeschichtung |
