ISOMODUL® est l’appui de palier modulaire pour les escaliers en béton, pour des solutions de projet à la fois économiques et flexibles
ISOMODUL® est l’appui de palier modulaire pour les escaliers en béton, pour des solutions de projet à la fois économiques et flexibles
ISOMODUL® est l’appui de palier modulaire pour escaliers en béton, idéal lorsque l’insonorisation et la protection contre la corrosion doivent être adaptées de manière économique au projet concerné. Le système offre de nombreuses possibilités de combinaison et peut être configuré en fonction des exigences, du modèle standard pour l’intérieur jusqu’à une solution résistante à la corrosion en extérieur. Cela permet d’éviter tout sur-dimensionnement et d’obtenir une solution à la fois techniquement pertinente et rentable.
Grâce à son goujon rectangulaire, ISOMODUL® assure une assise éprouvée et convient aussi bien au béton coulé sur place qu’aux éléments préfabriqués. Selon le modèle, des ouvertures de joint allant jusqu’à 160 mm et des résistances à la charge allant jusqu’à 82 kN sont possibles. ISOMODUL® est particulièrement adapté aux projets où flexibilité, rentabilité et protection contre la corrosion adaptées au cas particulier sont au coeur des préoccupations.
ISOMODUL® 28-OB
Système d'appui de palier pour béton coulé sur place
| Diminution pondérée du bruit de choc ΔL*n,w | 28 dB |
| Reprise de charge VRd (bei e = 20 mm) | 57 kN |
| Ouverture du joint e | 10 – 160 mm |
| Mode de construction | Béton coulé sur place |
| Surfaces des goujons | Galvanisé à chaud, en acier inoxydable ou en acier inoxydable avec revêtement en résine époxy |
ISOMODUL® 28-BE
Système d'appui de palier pour les éléments préfabriqués
| Diminution pondérée du bruit de choc ΔL*n,w | 28 dB |
| Reprise de charge VRd (bei e = 20 mm) | 57 kN |
| Ouverture du joint e | 10 – 160 mm |
| Mode de construction | Éléments préfabriqués |
| Surfaces des goujons | Galvanisé à chaud, en acier inoxydable ou en acier inoxydable avec revêtement en résine époxy |

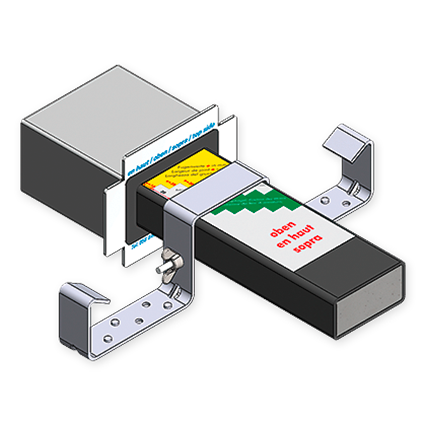

ISOMODUL® 32-OB
Système d'appui de palier pour béton coulé sur place
| Diminution pondérée du bruit de choc ΔL*n,w | 32 dB |
| Reprise de charge VRd (bei e = 20 mm) | 57 – 82 kN |
| Ouverture du joint e | 10 – 160 mm |
| Mode de construction | Béton coulé sur place |
| Surfaces des goujons | Galvanisé à chaud, en acier inoxydable ou en acier inoxydable avec revêtement en résine époxy |

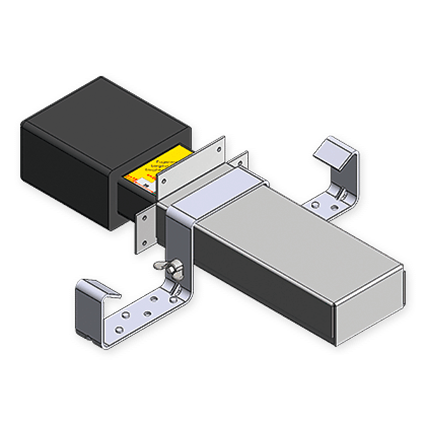

ISOMODUL® 32-BE
Système d'appui de palier pour les éléments préfabriqués
| Diminution pondérée du bruit de choc ΔL*n,w | 32 dB |
| Reprise de charge VRd (bei e = 20 mm) | 57 – 82 kN |
| Ouverture du joint e | 10 – 160 mm |
| Mode de construction | Éléments préfabriqués |
| Surfaces des goujons | Galvanisé à chaud, en acier inoxydable ou en acier inoxydable avec revêtement en résine époxy |
