Appui de palier compact pour escaliers en béton, facile à installer
Appui de palier compact pour escaliers en béton, facile à installer
ISOSCALA® est l’appui de palier compact pour escaliers en béton, idéal lorsque la conception, la pose et la logique de la gamme de produits doivent être délibérément simples. Le système fonctionne avec un goujon rond, est particulièrement peu encombrant à la pose et est disponible en trois classes de charge pour des sollicitations allant de faibles à élevées, jusqu’à 60 kN. Les trois mêmes composants de base sont utilisés pour la construction par éléments préfabriqués en béton et pour le béton coulé sur place, ce qui simplifie la conception, réduit les erreurs et rend la pose sur le chantier plus efficace.
ISOSCALA® offre une isolation contre les bruits de choc de 28 dB et est conçu comme une solution économique pour de nombreux raccordements de paliers courants, dans les espaces restreints et pour les escaliers en colimaçon. L’exécution identique pour les deux modes de construction et la géométrie compacte constituent les principaux avantages du système.

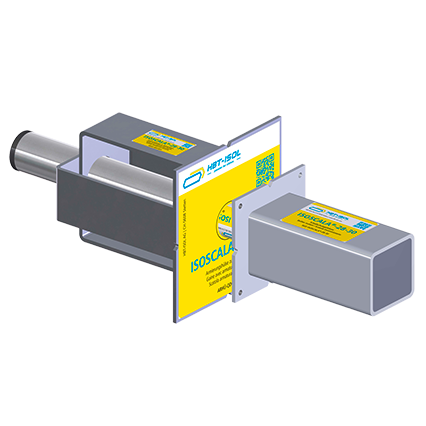

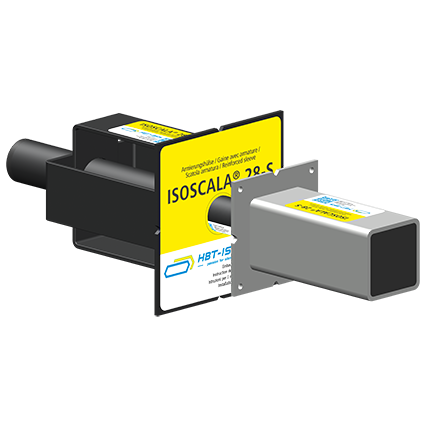

ISOSCALA® 28-S
Système d'appui de palier
| Diminution pondérée du bruit de choc ΔL*n,w | 28 dB |
| Reprise de charge VRd (bei e = 20 mm) | 30 kN |
| Ouverture du joint e | 10 – 40 mm |
| Mode de construction | Éléments préfabriqués et béton coulé sur place |
| Surfaces | Revêtement KTL ou galvanisation à chaud |

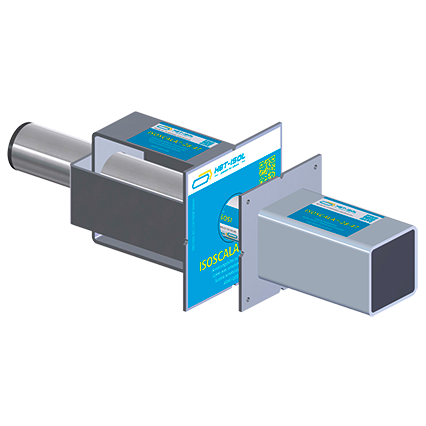

ISOSCALA® 28-M
Système d'appui de palier
| Diminution pondérée du bruit de choc ΔL*n,w | 28 dB |
| Reprise de charge VRd (bei e = 20 mm) | 47 kN |
| Ouverture du joint e | 10 – 60 mm |
| Mode de construction | Éléments préfabriqués et béton coulé sur place |
| Surfaces | Revêtement KTL ou galvanisation à chaud |

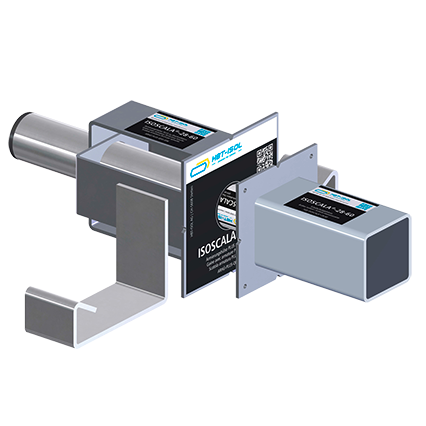

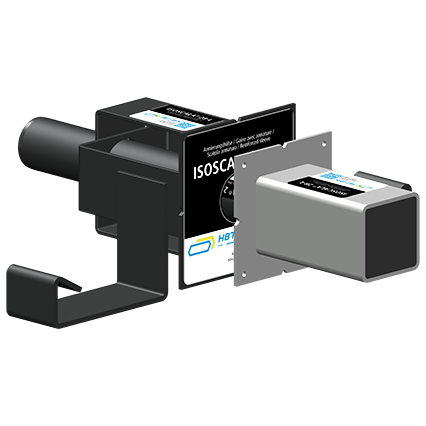

ISOSCALA® 28-L
Système d'appui de palier
| Diminution pondérée du bruit de choc ΔL*n,w | 28 dB |
| Reprise de charge VRd (bei e = 20 mm) | 60 kN |
| Ouverture du joint e | 10 – 60 mm |
| Mode de construction | Éléments préfabriqués et béton coulé sur place |
| Surfaces | Revêtement KTL ou galvanisation à chaud |
