Goujon de sécurité insonorisant pour la reprise des forces horizontales
Goujon de sécurité insonorisant pour la reprise des forces horizontales
ISODORN est utilisé pour l’assurage horizontal des volées d’escalier posées sur des appuis élastiques et assure en même temps une isolation acoustique efficace. Le goujon de sécurité garantit une transmission fiable des forces tout en assurant le découplage phonique et convient aussi bien aux escaliers en béton coulé sur place qu’aux escaliers préfabriqués. En fonction des exigences statiques, il est possible d’utiliser un ou deux ISODORN par volée d’escalier.
ISODORN répond aux exigences de sécurité structurale de la norme SIA 261, même en cas d’efforts maximaux, par exemple lors de séismes. Selon le modèle, il est fabriqué à partir d’aciers à haute résistance, associés à des composants élastiques en EPDM assurant le découplage acoustique. ISODORN offre ainsi une solution robuste, conforme aux normes et durablement sûre pour l’asurage horizontal des volées d’escalier.

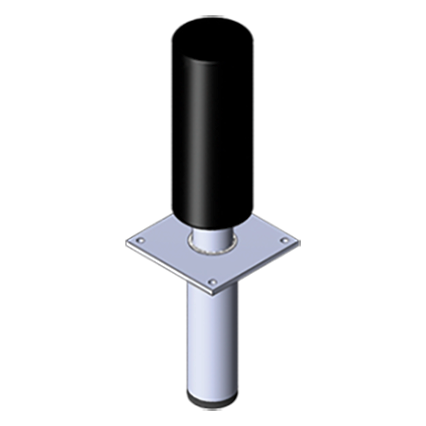

ISODORN-A
Élément de sécurité
| Goujon | acier duplex à haute résistance |
| Capot en élastomère | EPDM |
| Douille d’encastrement | acier galvanisé par électrolyse |
| Reprise de charge VRd | 8.5 kN |
ISODORN-B
Élément de sécurité
| Goujon | acier à haute résistance, galvanisé par électrolyse |
| Capot en élastomère | EPDM |
| Douille d’encastrement | acier galvanisé par électrolyse |
| Reprise de charge VRd | 8.5 kN |
